家装设计图怎么画的-房子要装修了,物业说要装修设计图,水电图,这怎么画呀？

摘要： 房子要装修了,物业说要装修设计图,水电图,这怎么画呀？1、软件画或者手画。 2、具体怎么解决以及画图参考如下： （1）一般物业装修不严格的，业主直接跟物业说“自己装修的”，直白点也...

房子要装修了,物业说要装修设计图,水电图,这怎么画呀？

1、软件画或者手画。 2、具体怎么解决以及画图参考如下： （1）一般物业装修不严格的，业主直接跟物业说“自己装修的”，直白点也说就是“自己家里人贴贴瓷砖，刷刷涂料就算装修好了”，一般的物业这么说就可以了； （2）若物业实在不允许的，需要图纸的，也就是要“水电路”的图纸；最直接的就是可以找水电工大概的画一画就可以了，按照房子的轮廓画好房子，再画出来水管的线路，电线的线路就可以了； （3）若是水电工人实在不会画，就可以找找自己的亲朋好友，问一下有没有做室内设计或者工装设计的，会画CAD这个软件图纸的，让他们帮你画一张就可以了。 （4）提供一些走向图，物业是为了存根方便后期的维护、维修等；更物业人员再好好说下基本就可以了。

装修效果图用什么软件画？怎么算费用呢？

一般就是CAD、3dsmax、VRay、PS这些软件。不过有一款四维星软件也挺有意思的，使用起来不需要你有什么基础，甚至0基础也能轻松上手。

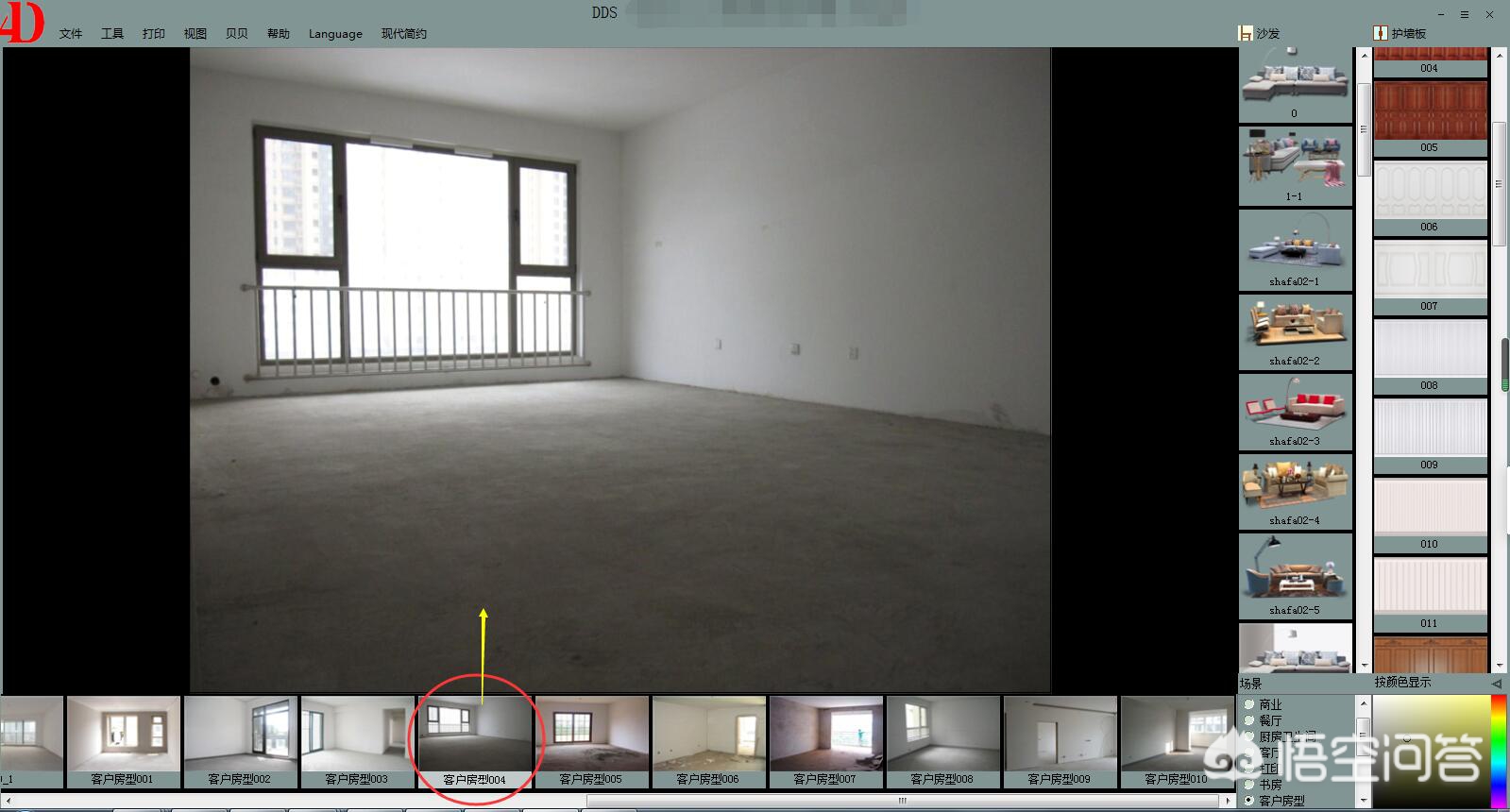

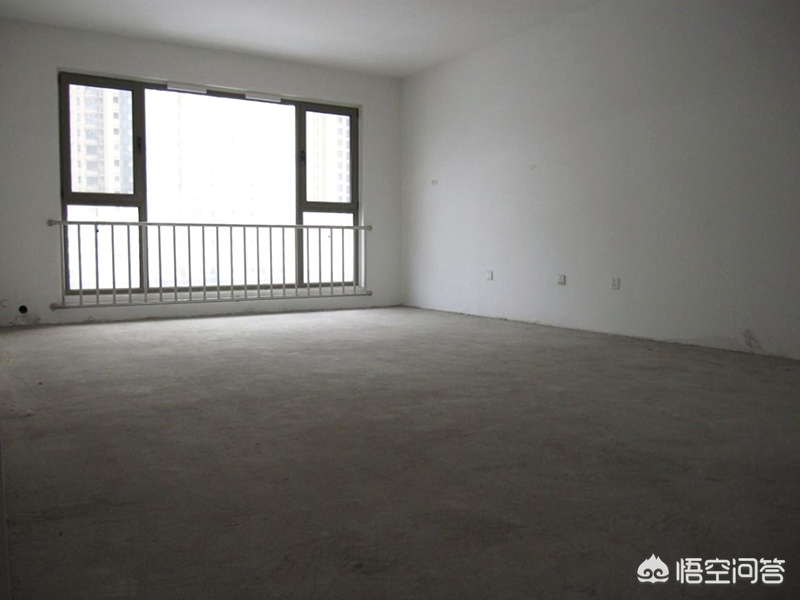

这个软件就是通过照片来设计效果图的，用手机先拍摄一张毛坯房照片：

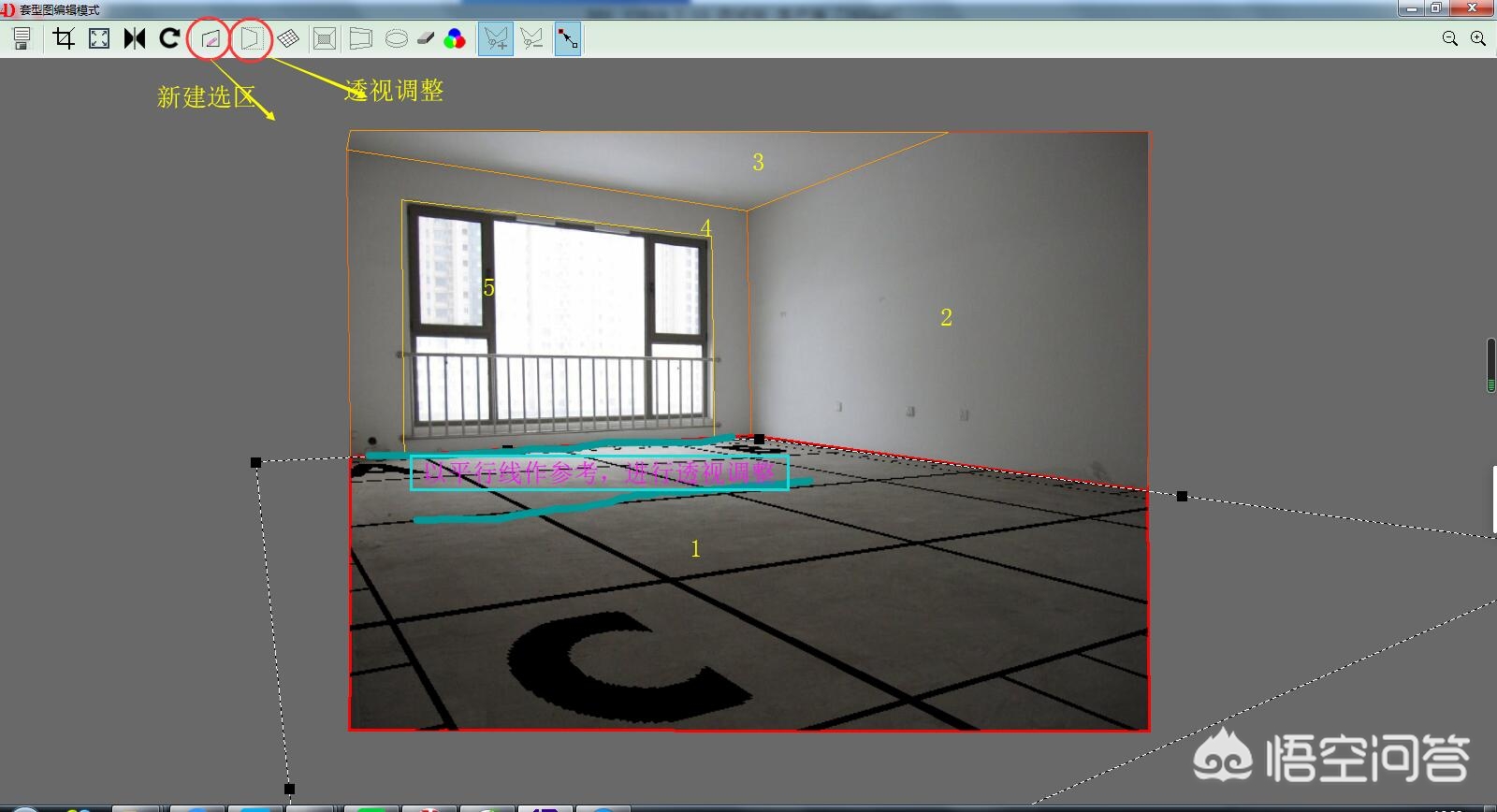

照片添加入软件后一两分钟简单编辑下（就是把可见区域每一面墙、们、窗、地面、顶面等框选出来）：

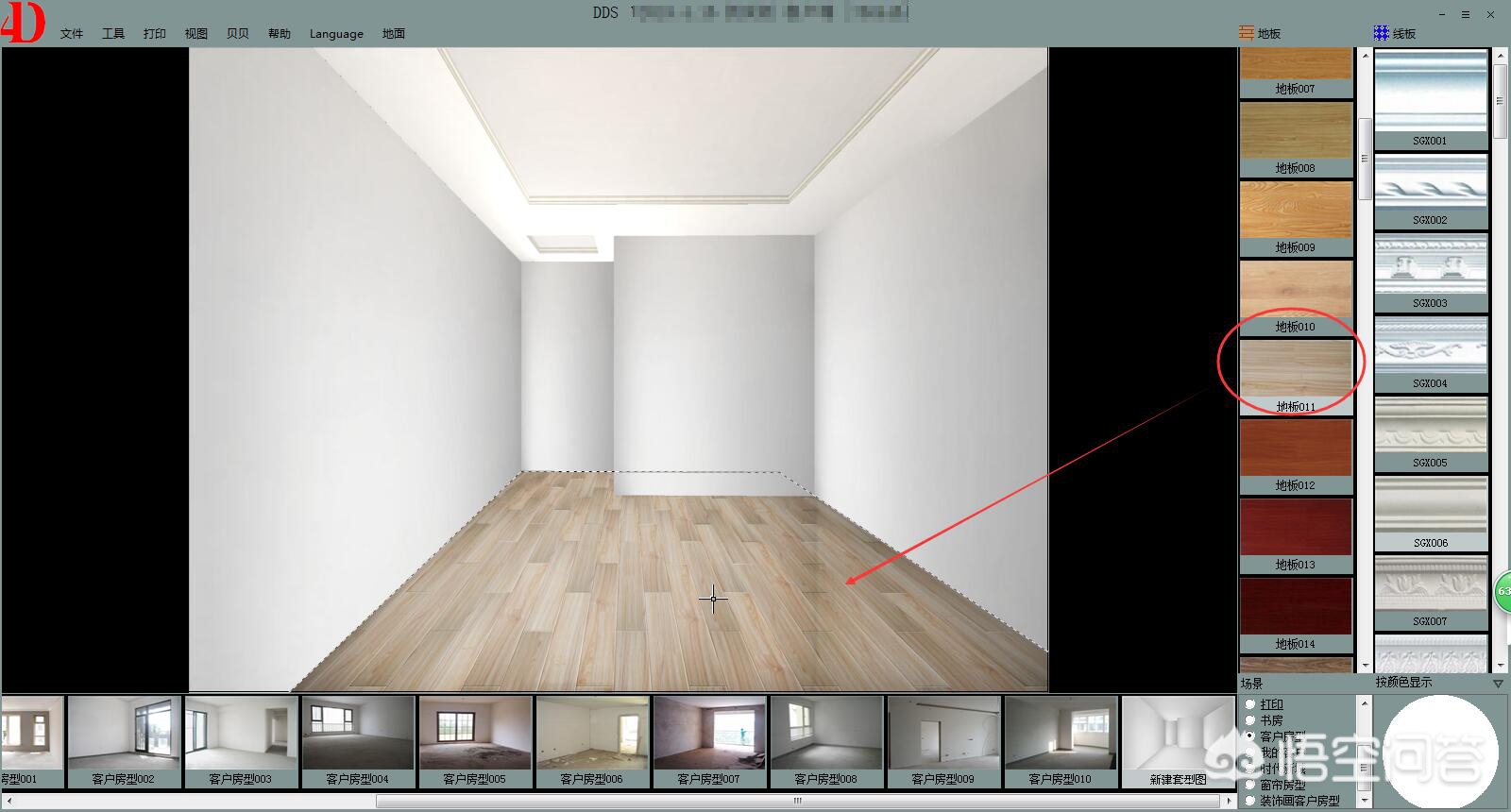

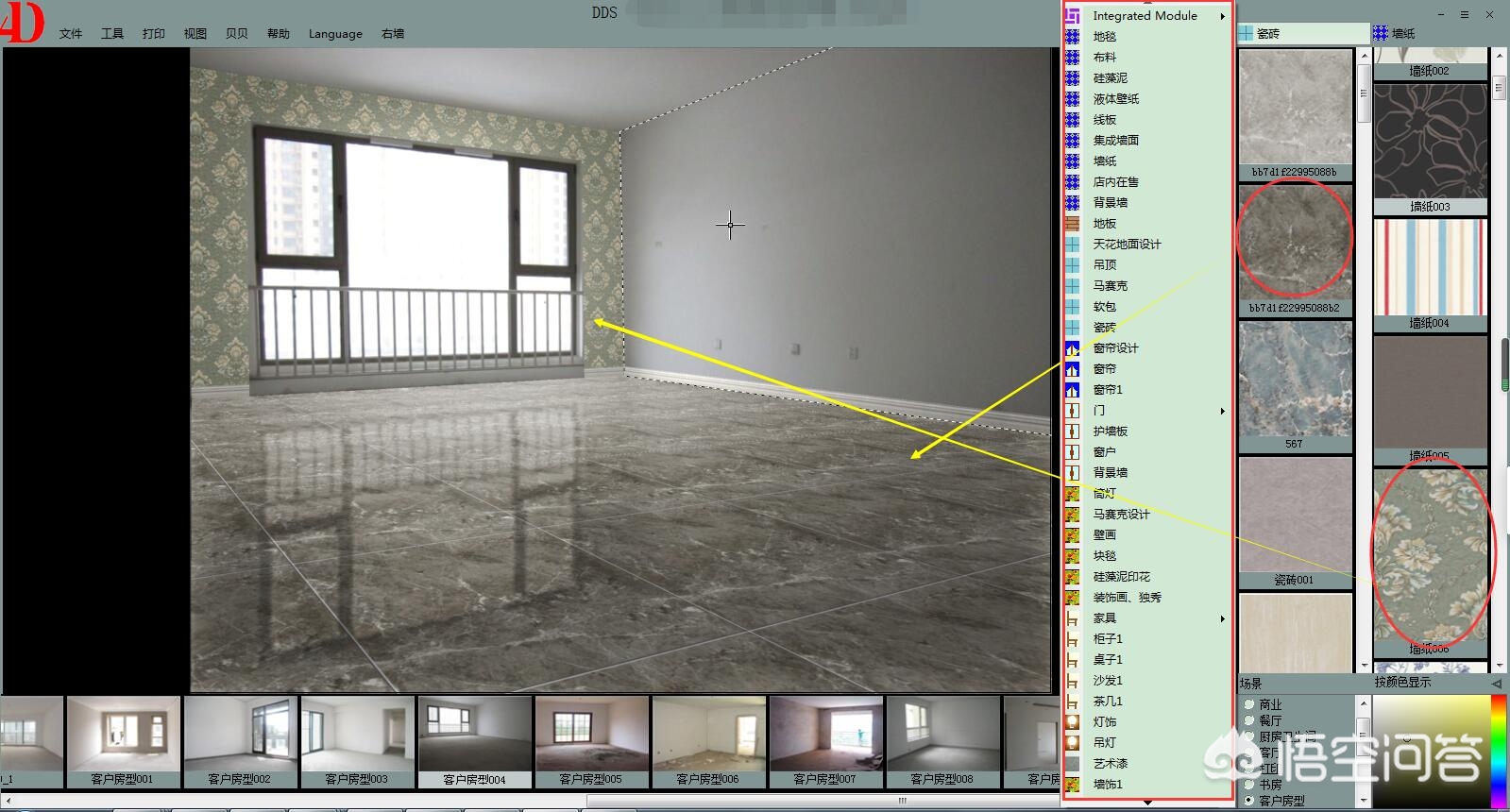

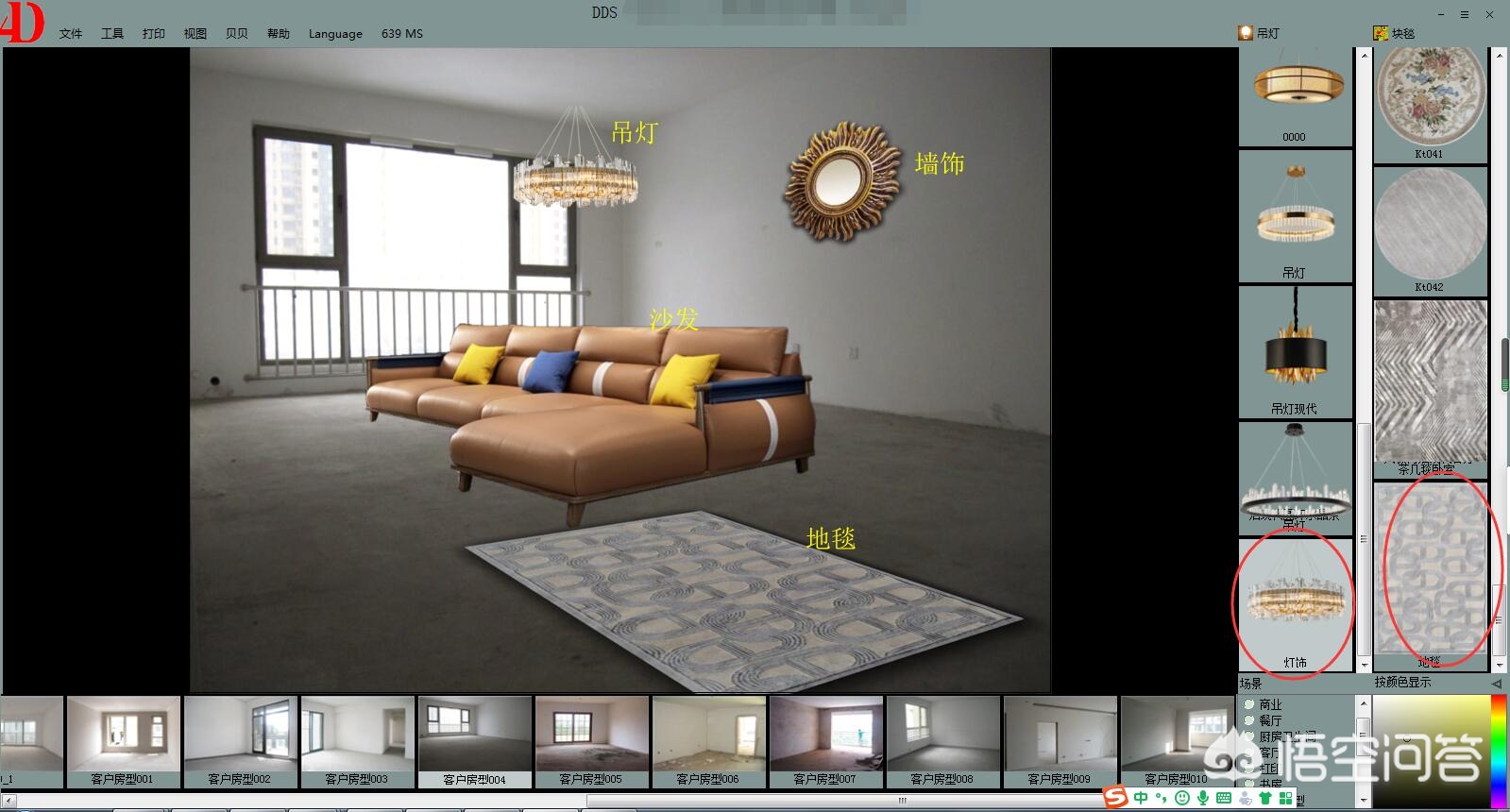

编辑完毕后可以随心添加相应素材，DIY效果图了：

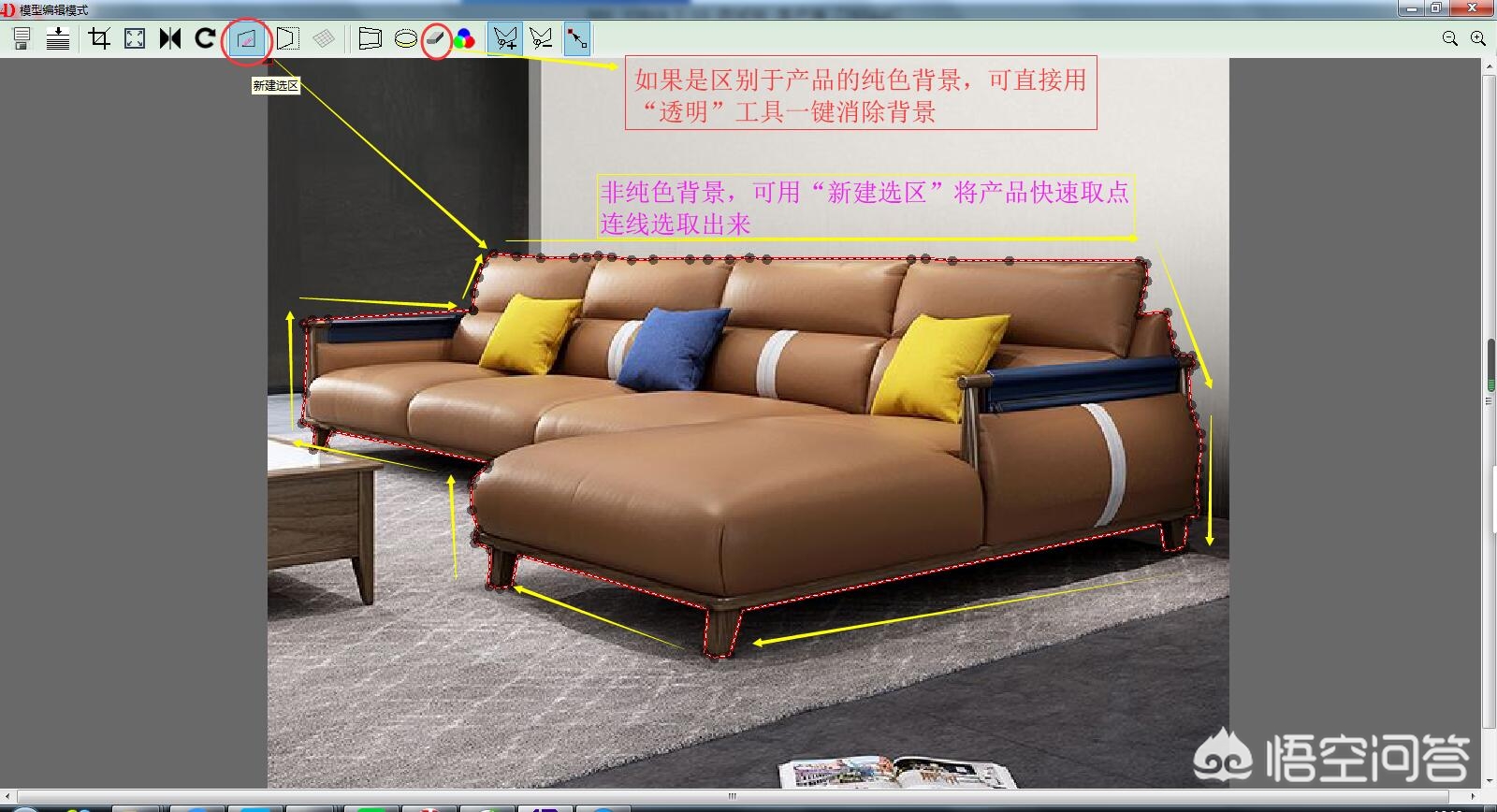

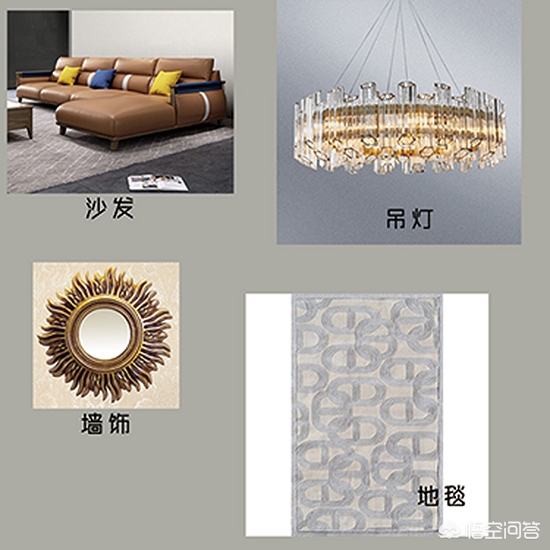

当然软件中的素材是可以自主添加的，可以直接用手机拍摄实物照片也可以用厂家的电子图片，如下将这些产品用于室内设计中：

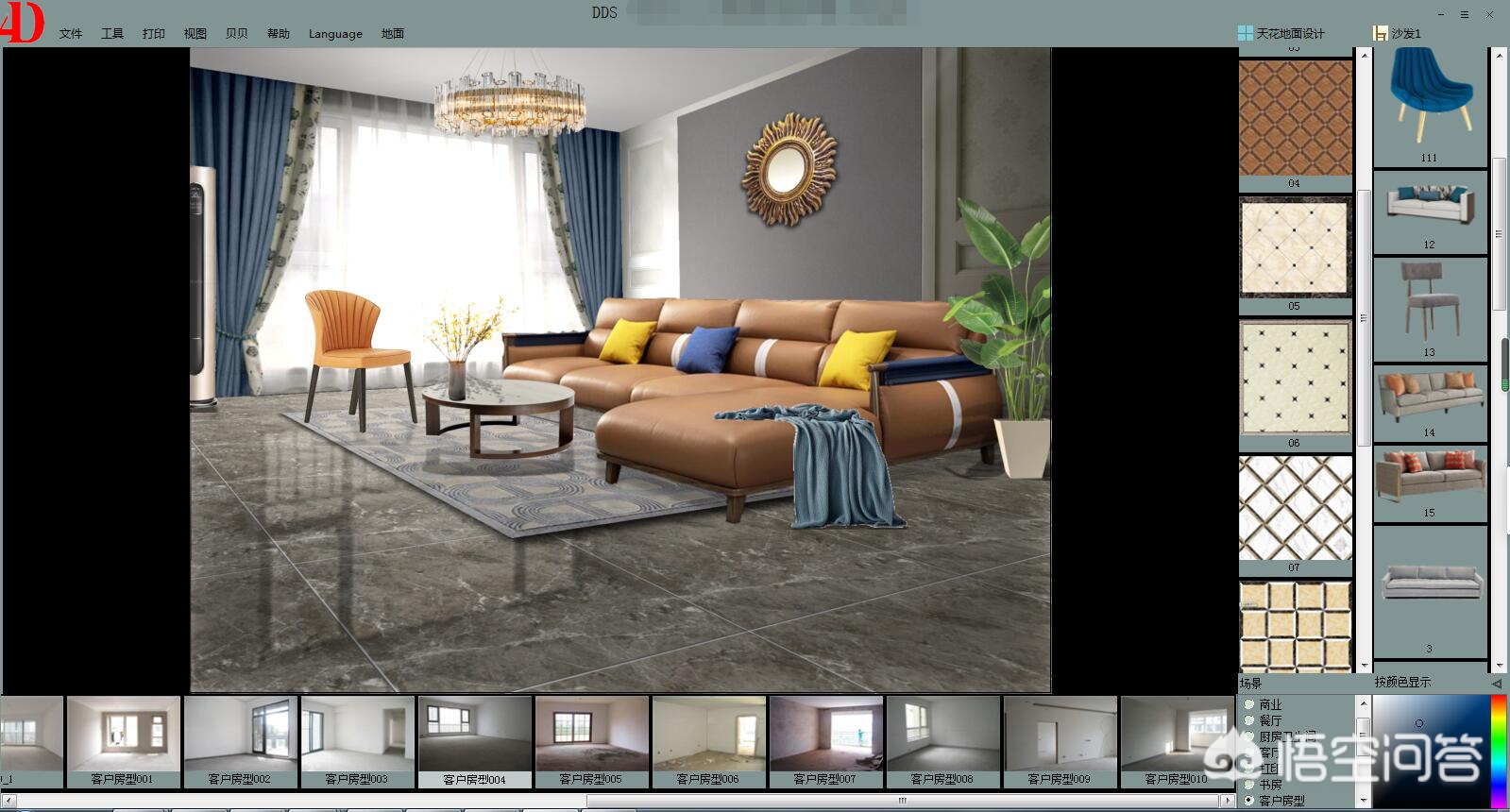

作出如下装修效果图：

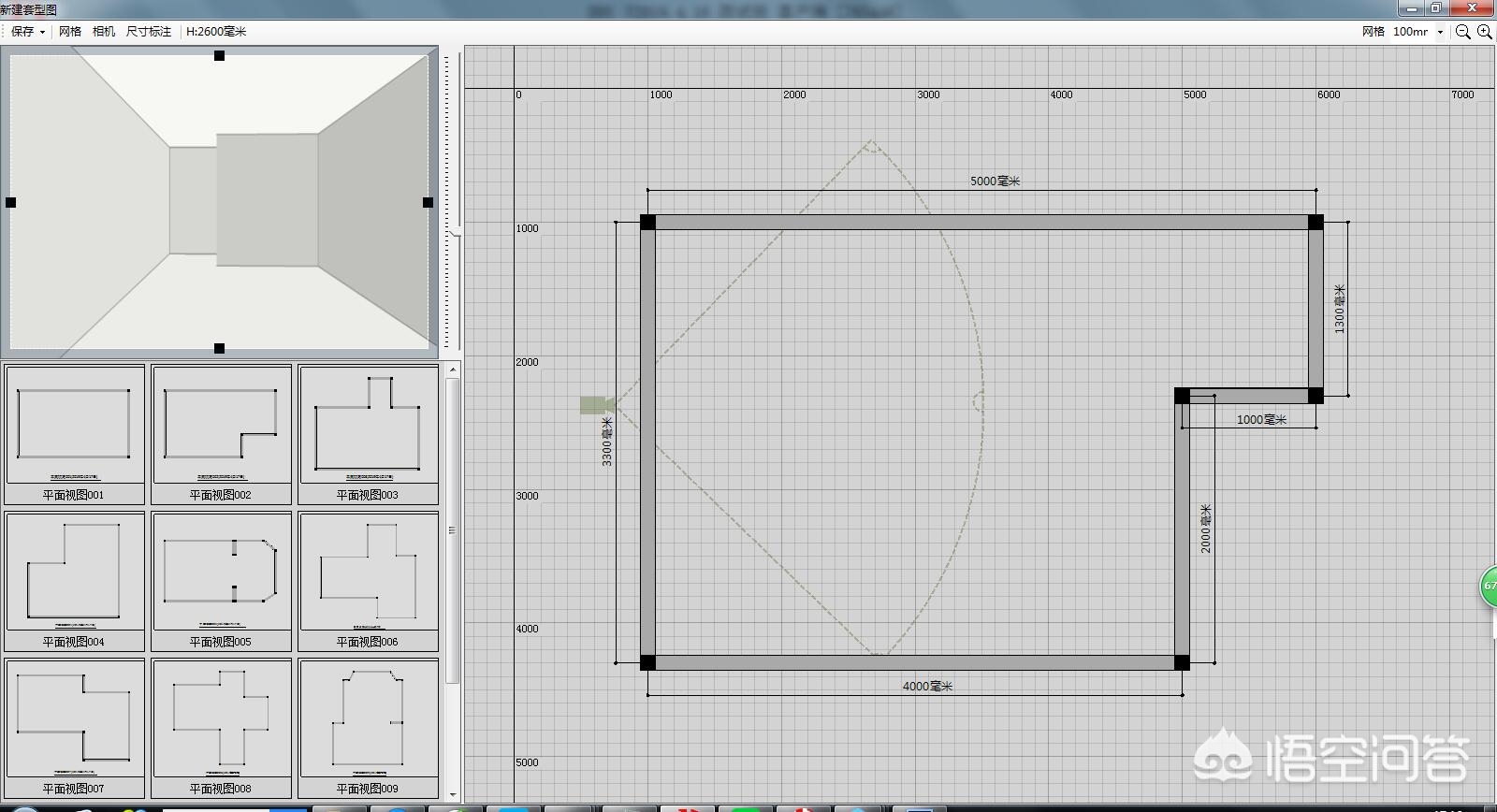

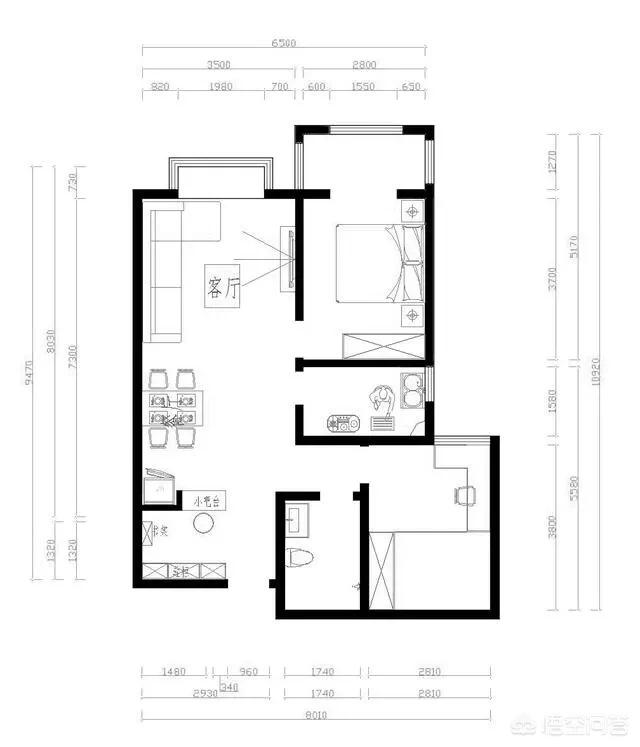

当然软件也有一键建模的功能，根据平面图输入尺寸就可以生成房间模型：

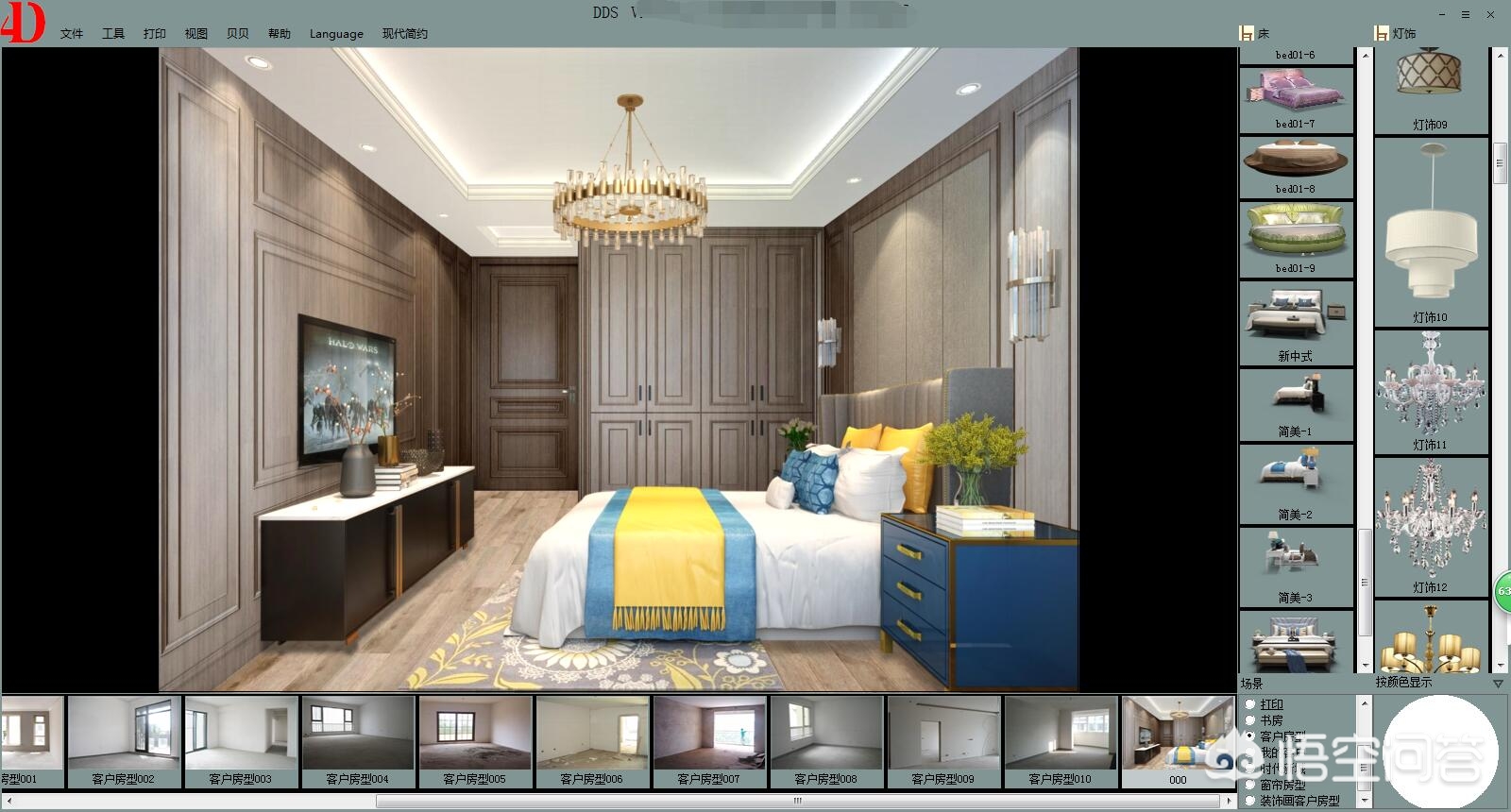

直接生成房间模型不需要再编辑了，可直接添加素材制作效果图：

因为四维星软件操作很简单，所以比较受装饰建材行业销售商的欢迎，出图快速可以及时展示自己产品效果给客户看。

从前期到后期都说一下：

• 首先要测量尺寸画CAD图，可以手绘可以用CAD，也有其它软件；

• 然后根据CAD图画装修效果图可以用3Dmax或用宏光软件；

• 专业设计师一般最后还会用PS修饰一下最终效果图；


如果找专业设计师出效果图几百到几千都有，知名设计师出方案更贵。软件费用方面CAD+3Dmax百度都可以找解决方案，宏光软件是免费注册使用的。

综合来说行业软件的优势是：不需要自己建模，家具设计可以直接对接生产，软件设计+渲染相结合，学起来会更快更方便！

最后分享一篇设计师心得采访

资深设计师教你做出照片级家装效果图

https://www.toutiao.com/i6681111020192137741/

工具不是最重要的，不断学习提升空间感、审美、以及软件操作能力！

装修中需要用到的软件基本就是3个，cad，3d，ps！

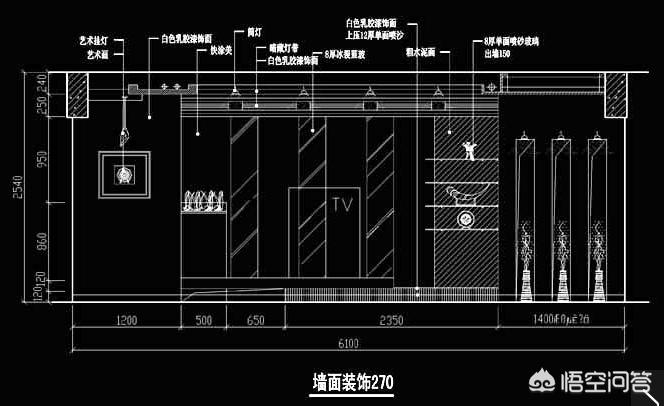

Cad主要用于平面施工图纸，原始测量，结构图，顶面，立面等等！

现在vr在设计中，用的也越来越普遍，更快捷，更高效！

3d,cad，ps，vr。前三种是整体的图纸需要的软件，cad主要是平面布局等施工图纸。3d主要负责立面效果图的展示，看到后期的效果更加直观。ps主要是后期对效果图的局部调整。vr是最近刚刚兴起的一款设计软件，全景设计，更加直观，360度旋转。

用UG软件可以做出室内设计效果图吗？

感谢邀请！

UG也是一个三维软件，但是他主要是应用于机械磨具方面，并适合室内设计，室内设计主要用的是3Dsmax这个软件来建模，后期的材质和灯光又是用的其他的插件，应用最广的是Vr、CR这两款软件，这两个插件都可以无缝衔接3D，而且后期渲染非常方便，效果图并不是只是建模就可以了，我们知道效果图主要是用来模拟现实，想要表现的更家真实肯定要用最合适的软件来制作，UG也可以建模，但是后期的材质、灯光、渲染都没有办法想VR、CR这样在3D中完美的表现出来的，就好比MAYA也可以做效果图，但是他们更多是应用动画场景，做室内也不太合适，但是他一样可以做，任何软件都有他针对的领域，像SU一样是针对建筑和室内的， 一样可以结合VR渲染器，但是就是没有3D操作方便，渲染真实，这就是术有专攻，有些东西并不是做不出来，而且不适合，做一个事情我最终的结果要从各方面考虑，比如效率、最终效果等因素。

希望我的回答对你有帮助！

你好，谢邀，本人是从事室内设计行业6年了，UG我还不知道是什么软件哦，室内一般用到的软件是cad、3dmax、草图大师、PS。

其中最主要用到的软件是cad和3dmax，如果外行人想做效果图的话其实还有更好的方法，现在网上有很多快速设计的软件，非常傻瓜式操作，即使从没有接触过设计的人也很容易上手的，甚至还能在线设计，连户型图都是自带的，不需要自己画户型图。

装修设计--CAD画平面图时如何画窗户？

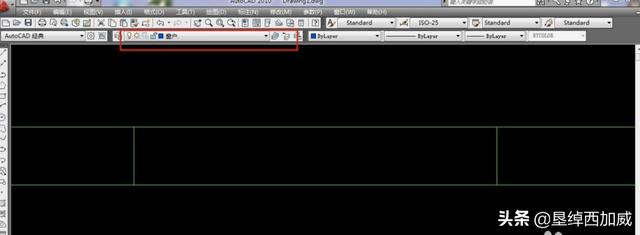

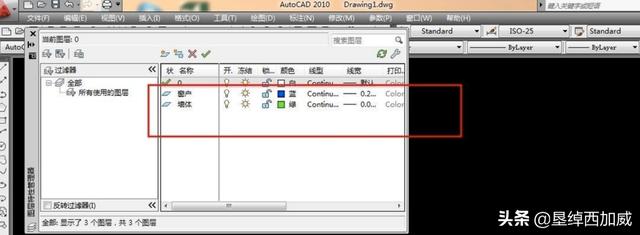

1、新建图层。如图。

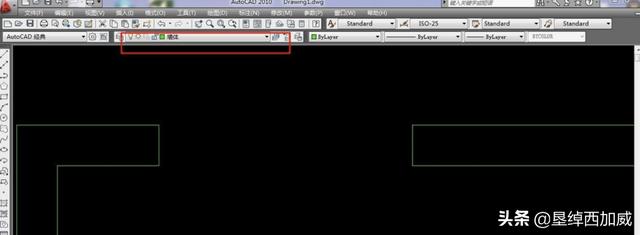

2、画好墙体。

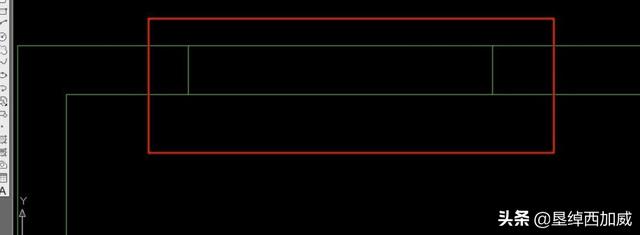

3、窗户的位置也用墙体线封好。

4、切换到窗户图层。

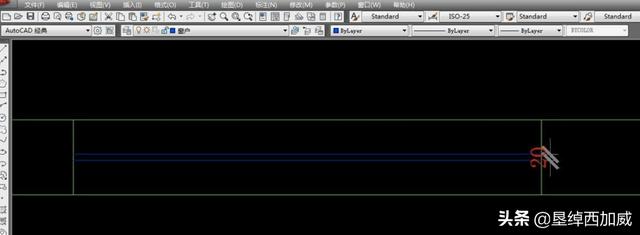

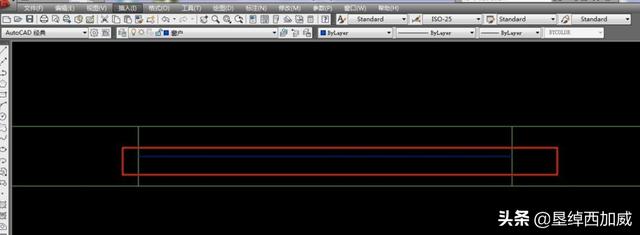

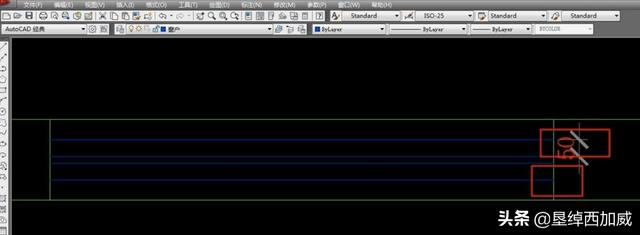

5、如图所示画一条中线。

6、中线向上和向下各偏移10mm，如图。

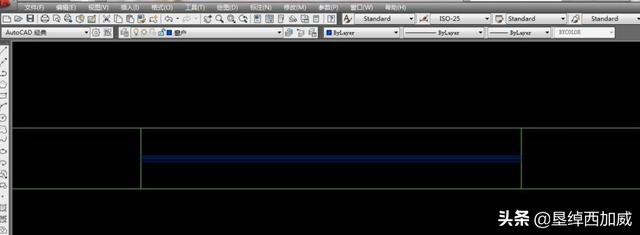

7、删除中线就得到玻璃的厚度。

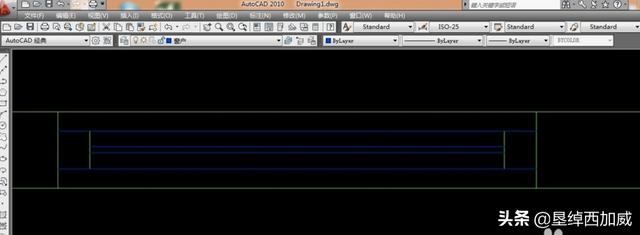

8、如图所示，再次偏移各50mm。

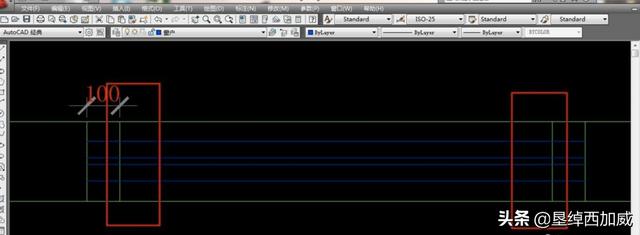

9、墙体线向左和向右各偏移100mm。如图所示。

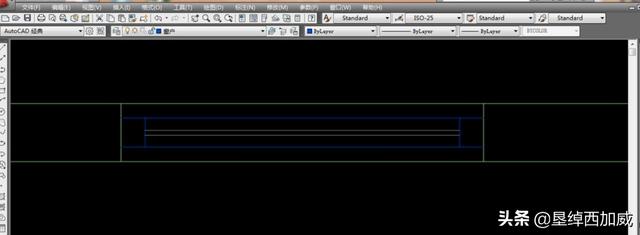

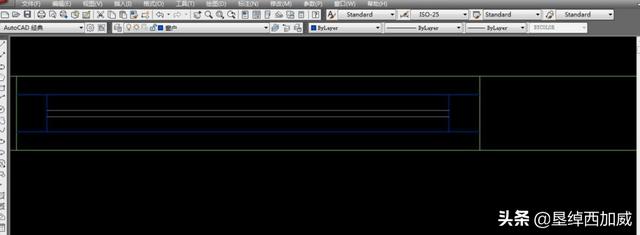

10、然后进行修剪，如图所示结果。

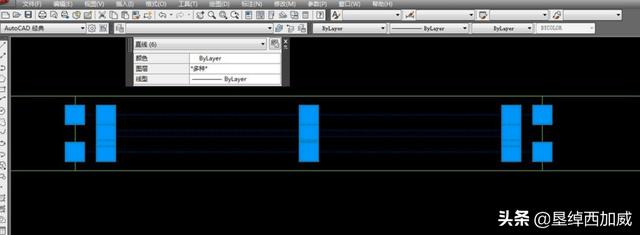

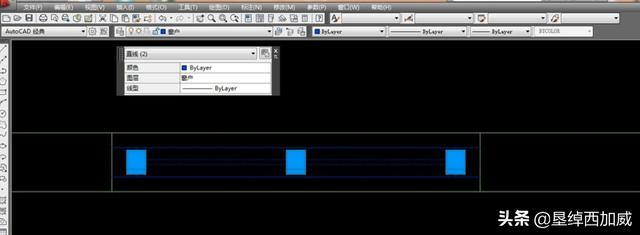

11、选中窗框线。如图。

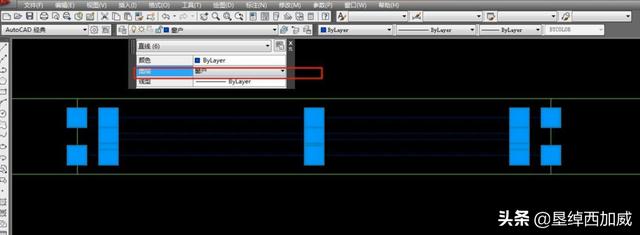

12、改成窗户图层。如图。

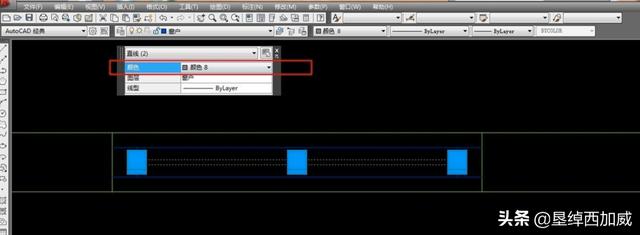

13、选中玻璃厚度线。如图。

14、如图所示颜色改为灰色8号线。

15、蓝色线为窗框线，灰色线为玻璃线。

16、完成，颜色虽然有3种，但是图层就两个。

装修如何画基准线？

家装放线标准：以任何一个角作为基准点，向二个方向画直角线就可以了。然后第二点，第三点就完成任务了。

对于较规则的建筑空间，其吊顶造型位置可先在一个墙面量出竖向距离，以此画出其他墙(样)面的水平线，即得吊顶位置外框线，而后逐步找出各局部的造型框架线。

对于不规则的空间画吊顶造型线，宜采用找点法，即根据施工图纸测出造型边缘距墙面的距离，于墙面和顶棚基层进行实测，找出吊顶造型边框的有关基本点，将各点连线形成吊顶造型线。

对于平顶天花，其吊点一般是按每平方米设置一个，在顶棚上均匀排布。

对于有叠级造型的吊顶，专家提醒应注意在分层交界处布置吊点，吊点间距 0 .8- 12m。吊杆距主龙骨端部距离不得超过300mm，否则应增设吊杆。较大的灯具应单独安排吊点来吊挂。一般木吊顶不上人，若要上人，应适量加密吊点，吊点要加固。

买了100平的房子，自己画了张图纸，大家能否给点装修意见？

这种见方见正的格局，还是很不错的。也比较方便设计。

你没有标注户门位置。但上和右侧有窗和阳台。估计这个房子位置应该是楼座最右侧的单元。户门位置应该在餐厅左侧。

从结构和功能分区来说，如果套内没有承重墙，基本是可行的。客厅可以尽可能大一点。宽度不低于4.5米（沙发至电视墙距离）

最好仔细计算下各房间面积是否适用。

你好
这应该是一套朝南的户型，首先客餐厅比较规整，图片上面没有标尺寸图，不知道两个北次卧室门口是不是都在中间【房间门口一般做一边，房间好做柜子】，因为没有备注尺寸，很难了解整体格局[捂脸]
这是去年装过的，跟你家户型，大部分相似，你参考下

100平，你的设计不合理，最好找一个正规装修公司出图装修，出来会管很多很多年，自己住，卖都可以卖个好价，适用性，装修色彩搭配，材料等方面，很考技术的，自己弄的便宜，效果不理想，住没多久就想换了费时间费钱，总之专业的人做专业的事情，省心

你确定这个是你家的房子吗？100米的房子卫生间是一个细长条的？我都看懵了，你这个图画的有毛病啊比例都不对，拍售楼处的户型图来看看，或是照样板间装修就行，哪不明白再问问看，你要是想省钱，就每个工种单独找人，就是麻烦些，最少能比装饰公司便宜20%吧
